中型户外柜锁闭方案
◆中型户外柜特点介绍
中型户外柜融自动补偿和配电为一体;
集漏电保护、电能计量、过流、过压缺相保护等多功能的新型户外钣金配电柜;
具有易安装、防窃电、成本低、适应强、耐老化、投运准确、无补偿误区等优点;
是理想的电网改造首选产品

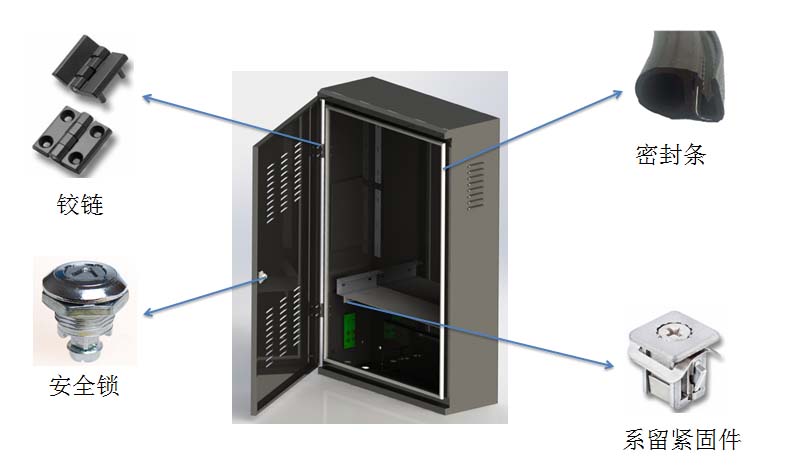

◆中型户外柜锁闭系统解决方案展示
40x40mm外铰链,可用于内装门或外装门,结构简单稳定可靠 铰链开启角度180°,最大可达到270°,是铰链开启角度最大的款式之一 铰链款式分为M5螺柱和M5沉头孔2种,客户方案设计时可灵活搭配整体结构及固定方式 带螺柱款式铰链有带接地功能的型号,更适用于电气行业产品使用
1铰链
安全锁具有防震功能,只有在用钥匙将锁壳表面上的弹片压到底后,才能转动锁芯,从而开启或关闭锁具,这种设计提高了用户柜体的整体安全性能 安全锁具有防水防尘功能,可达到IP65等级,增强了用户柜体的防水性能 锁表面完全紧闭,外形美观又能防止外物进入锁壳内堵住锁芯而不能方便的开关锁具,这样的设计能让用户放心的将安全锁用于户外柜上
2安全锁
密封条采用自夹紧结构,既能起到密封的作用,又能保护切口锋利的边缘 密封条发泡部分质地柔软,特殊的唇边结构,使其在很小的压缩量时就可以达到很好的密封效果 密封条的自夹紧部分内部含有金属骨架,夹板位置带有倒扣,特殊的结构使其能够牢牢抓住钣金,长期使用不易脱落 密封条的密封部分材质为EPDM,有着很好的环境适应性、极好的抗老化性能、抗化学物质性、高温高湿环境以及电绝缘性能等 该密封条的基底部分为PVC,,具有非常高的稳定性,极好的抗天气性,不易腐蚀,具有极高的阻燃性,无解聚现象 密封条的工作温度范围-50到 120℃,有水或者蒸汽的环境最高可达到130℃
3密封条
此紧固件具有快速安装功能,不需任何工具,只需用手将紧固件推入开孔中即可完成安装,对比传统的紧固方式缩短了90%的安装时间,大大节省了人工成本 因为免工具安装,所以此紧固件的安装不受任何安装空间的限制,能在更狭小的空间内完成安装工作 紧固件具有间隙补偿的功能,既能保证用户零失误安装,又能在强烈震动环境下也能安全的紧固钣金,增加了用户柜体的防震性能 拆卸方便,用飞利浦H2型号螺丝刀可将前面的板材与后面的板材分离。将螺丝刀头对准螺钉后扭转,从而拉出前面的板材,提高工作效率 此紧固件内部的弹簧可调节夹紧厚度,增加了此紧固件适用范围,用户可用此紧固件紧固更多种不同板厚的钣金
4系留紧固件

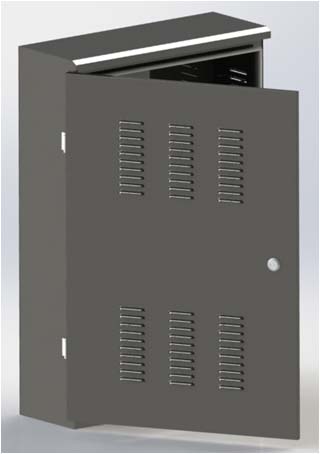

◆中型户外柜锁闭系统介绍
▲采用外铰链提高柜体门的打开角度
▲密封条有着很好的环境适应性、
抗老化性能、抗化学物质性、高温高湿
环境以及电绝缘性能等
1444
|
0
|
0
评论
暂无评论
产品名称 | 系列号 | 物料号 |
---|---|---|
外露式铰链 Pr01 180度 | 4-250 | 218-9001.00-00000 |
安全锁 Pr20.1 L18 | 1-085 | 255-9808.00-00000 |
自夹紧式密封条 | 5-154TJ | 209-0212.00-00000 |
系留紧固件 方9.5 带快速安装装置 | 1-041.06SL | 294-9112.00-00030 |
