◆PLC控制柜展示
▲PLC控制柜又名可编程控制柜，主要用于电机与开关的控制，具有过载、短路、缺相保护等保护功能；它具有结构紧凑、工作稳定、功能齐全的特点，广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。
▲PLC控制柜可完成设备自动化和过程自动化控制，实现完美的网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂。
▲PLC控制柜通常采用KB柜、九折柜和十六柜等；
▲柜体结构紧凑，门面板上需要安装开关、按钮以及显示器 ；
▲通风采用前门下进风上出风的形式，后门不加进出风孔；
▲PLC控制采用上、中、下三点锁紧，保证柜体的稳定性；
▲室内PLC控制柜具有一定的防水防尘能力；
◆PLC控制柜规格介绍
▲名称：PLC控制柜
▲尺寸规格： 400mm×1000mm×1350mm(深度×宽度×高度)
▲机柜结构介绍：
★采用2mm钢板制作门、门框、侧板及顶板；
★柜体侧板、顶板、底板与后板采用焊接连接方式；
★利用锁具、铰链及密封条构成柜体的锁闭系统；
★外装双开门；
◆PLC控制柜锁闭系统解决方案展示
◆锁闭系统产品介绍

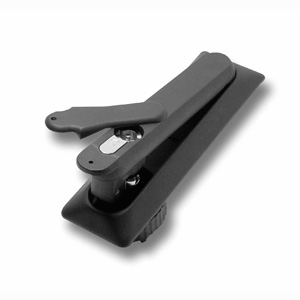

▲快装摇把锁
★造型优美，设计合理，操作简单
★装配三角形工具锁芯，方便管理
★此摇把锁带有快速安装装置，只需用手将快速安装装置推入门板上的开孔，听到“咔”的一声，即能完成安装；
★快速安装装置替代了传统的螺钉安装方式，节省了90%的安装时间；
★快速安装装置的板厚补偿功能使锁具安装的稳固、安全防震；
★安装板厚范围为1.7~2.2mm;
★锁具把手与锁盘均采用锌合金压铸而成，表面喷细砂后再做喷粉处理，握住把手手感良好并具有防滑功能；
★双重的表面处理方式也大大的增加了锁具表面的防腐抗锈能力，中性盐雾试验可达96小时，已达到可在室外使用的标准；
★为了防止锁具在震动情况下自动开启，工程师将锁芯设计成具有防震功能，开启把手时，需用钥匙将锁芯向下压到底才能旋转锁芯，这样在震动情况下锁具就不会自动开启；
★装配具有防震功能的锁芯使此摇把锁适用于震动环境下使用
▲隐藏式铰链
★此铰链为隐藏式铰链，可以完全安装于门内部；
★安装空间小，可以极大的增加柜体内部的使用空间；
★采用全金属材质制作此铰链，增加铰链的承重能力，使此
★铰链能应用到较重的柜门上；
★开启角度为120度；
★左右门通用；
★适用于外装门，广泛的应用于电气自动化、通信、新能源等行业 ；

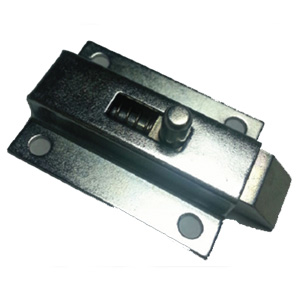

▲撞击锁★此为插销式撞击锁，安装于门内表面，锁舌可自动伸缩，关闭门时，撞击锁可自动将门锁闭；
★适用于双开门；
★操作方便，不用钥匙即可解锁；

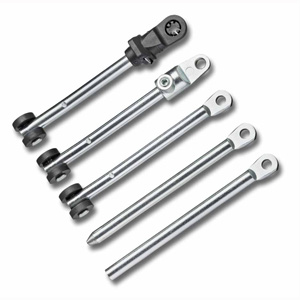

▲带滚轮圆杆★材质为钢，表面镀锌；
★配合锁具与三点锁舌实现柜体的三点锁紧；
★可以根据柜体的高度定制圆杆长度；
★圆杆顶部带滚轮，使圆杆能顺畅与门框配合，锁紧柜门，也能顺畅的脱离门框解锁柜门；

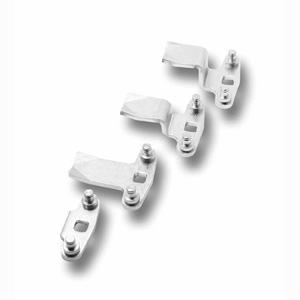

▲三点锁舌★材质为钢，表面镀锌；
★三点锁舌为此三点锁闭系统的核心零件，它连接了摇把锁与圆杆，将摇把锁的动力传导给圆杆，使圆杆能上下运动，实现锁闭系统的上、中、下三点的锁闭与开启；

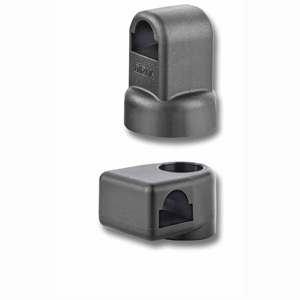

▲导槽★材质为PA6+30%玻纤，具有较高的强度；
★在此三点锁闭系统中安装导槽，促使圆杆在摇把锁的带动下能稳定的上下运动，以实现锁闭系统的正常工作；
★安装时需在门内表面焊接M6螺柱以辅助安装；

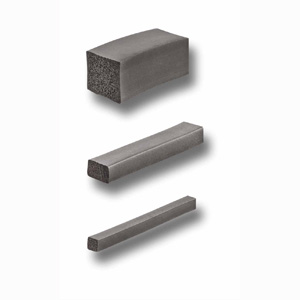

▲矩形密封条★材质为EPDM，具有良好的适应环境的能力，适应温度可达-50到+120℃，并具有良好的耐天气性、抗老化性能及抗化学物质性等；
★安装到柜门上即可减轻关门时门与框碰撞的冲击力也能起到一定的防水防尘作用；
◆三点锁闭系统
▲摇把锁装配三点锁舌与圆杆可实现三点锁紧，即门的上、下及中间都有锁紧点；
▲此结构适用于高度在1米以上较高的室内通信柜、网格机柜及电气柜等；
◆PLC机柜锁闭系统特点介绍
▲柜体高度超过1米，选用三点锁紧系统能将柜门锁闭的更加紧密，提高机柜的整体性能，使之更加稳定、安全；
▲PLC柜门上会安装各种电气元件，如液晶显示屏、开关、按钮等设备，增加了柜门的重量，选用这款载重大的钣金铰链，大大增加了柜体的承载能力；
▲室内的PLC机柜用于控制机器的运转，以实现自动化生产，一般大的工厂会有很多PLC机柜组合使用，安装这款装配三角工具锁芯的摇把锁，用一把钥匙即可管理所有此类机柜，方便管理，大大的提高工作效率；
▲在门内表面特意粘贴矩形密封条，位置定位于关门时门与框边缘接触的地方，这样的设计是为了在关门时减轻门与框碰撞的冲击力，并通过压缩密封条，使门与框锁闭的更加紧密；另外还可以使柜体达到一定的防水防尘功能；
▲摇把锁带安全锁功能，柜体在运输或使用时有震动情况时，摇把锁不会因震动而解锁，保证了柜体的安全性；
▲此PLC为双开门，通过安装插销式撞击锁与三点锁紧系统配合锁闭柜门，即方便又稳定；
