PLC控制柜锁闭系统解决方案二

一、PLC控制柜介绍

▲PLC控制柜又名可编程控制柜，主要用于电机与开关的控制，具有过载、短路、缺相保护等保护功能；它具有结构紧凑、工作稳定、功能齐全的特点，广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。
▲PLC控制柜可完成设备自动化和过程自动化控制，实现完美的网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂。

▲PLC控制柜通常采用KB柜、九折柜和十六折柜等；
▲柜体结构紧凑，门面板上需要安装开关、按钮等；
▲通风采用前门下进风上出风的形式，后门不加进出风孔；
▲PLC控制柜采用多点锁紧，保证柜体的稳定性；
▲PLC控制柜一般使用于室内环境；

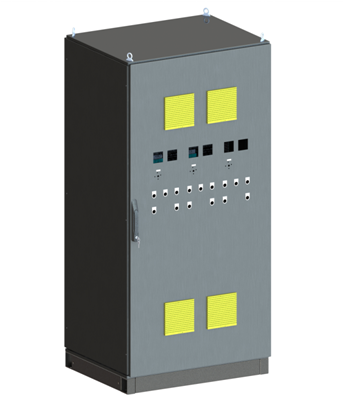

◆PLC控制柜规格介绍

▲名称：PLC控制柜
▲尺寸规格： 800mm×1010mm×2100mm(深度×宽度×高度)
▲机柜结构介绍：
★采用2mm钢板制作门、门框、侧板及顶板；
★内部搭建九折型材骨架；
★利用锁具、铰链构成柜体的锁闭系统；
★外装单开门

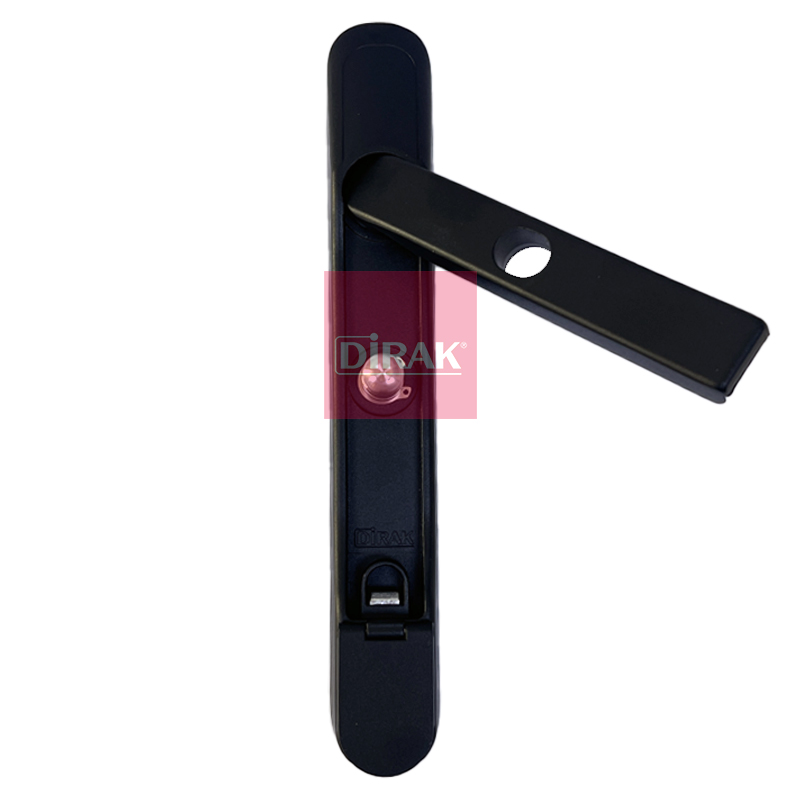

▲名称：大摇把锁
▲料号：107-8000.00-00000
▲产品介绍：
★外观流线型设计简单大气，适合较大的机柜使用，左右门通用；
★锁具顶端有预留空间可以添加客户logo；
★使用标准1333钥匙，开启后把手可自动弹起一定高度钥匙可自复位；
★可以配合挂锁使用，增加摇把锁的安全性；
★开孔尺寸简单小巧并添加O圈进行密封，可对柜体内部提供较高的防护等级；
★内部杆子和导槽连接方便可多点锁紧，滚子与锁勾配合顺滑阻力小；
★整体占用内部空间小，节省的机柜内部的空间，该产品也适用于多折型材使用；
★通用室内和户外环境，锁芯位置有旋转盖可防水防尘；

▲名称：隐藏式铰链
▲料号： 243.8000.00.00000.00
▲产品介绍：
★此铰链为隐藏式铰链，可以完全安装于门内部；
★安装空间小，可以增加柜体内部的使用空间；
★采用全金属材质制作此铰链，增加铰链的承重能力，使此铰链能应用到较重的柜门上；
★开启角度为120度；

★左右门通用；
                                    ★铰链门件为焊接安装，铰链框件为螺钉安装；
                                    ★适用于外装门，广泛的应用于电气自动化、通信、新能源等行业 ；

▲名称：锁钩
▲料号：208-1406.00-00001
▲产品介绍：
★材质为锌合金，表面镀铬；
★作用螺钉安装在门框上；
★锁钩与扁杆上的铜柱配合以达到多点锁紧的效果；

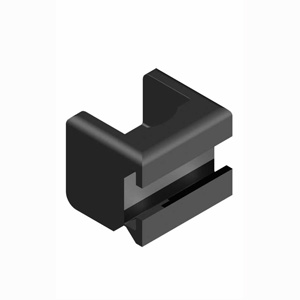

▲名称：导槽

▲料号：208-1501.03-00000
▲产品介绍：
★材质为PA6+30%玻纤，具有较高的强度；
★在此多点锁闭系统中安装导槽，促使扁杆在摇把锁的带动下能稳定的上下运动，以实现锁闭系统的正常工作；
★安装时需在门内表面焊接M6螺柱以辅助安装；

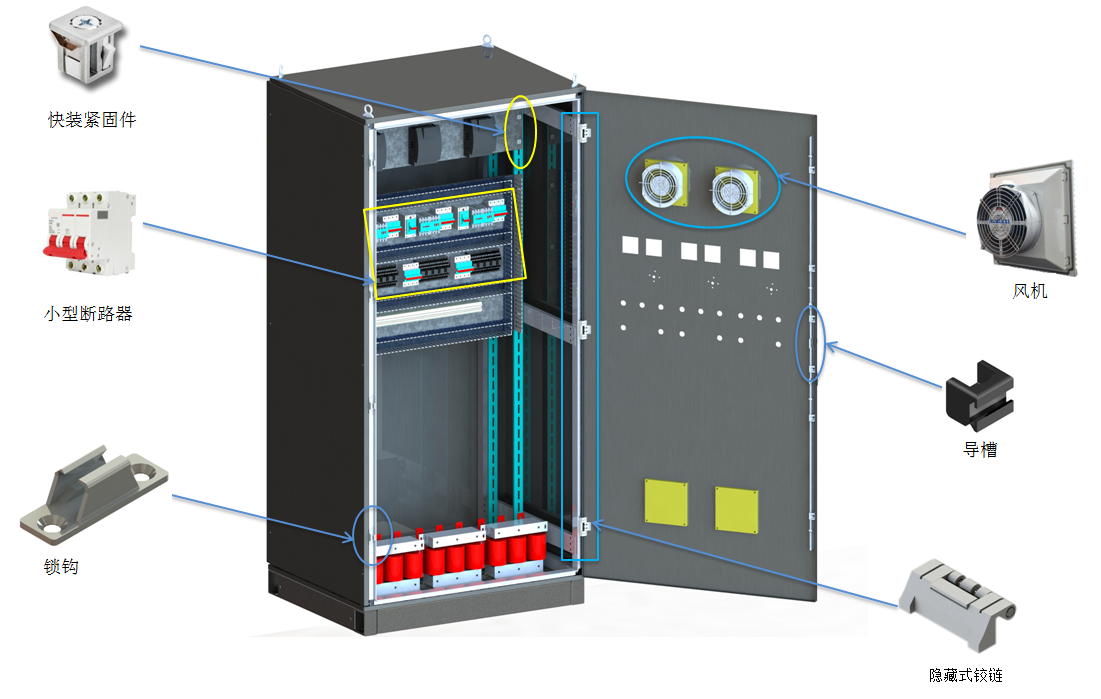

▲柜体高度大于2米，属于较高类型的机柜，选用多点锁紧系统能将柜门锁闭的更加紧密，提高机柜的整体性能，使之更加稳定、安全；
▲PLC柜门上会安装各种电气元件，如风机、过滤网、开关、按钮等设备，增加了柜门的重量，选用这款全金属的隐藏式铰链，大大增加了柜体的承载能力；
▲选用占用空间极小的锌合金铰链，即能增强柜体的承重能力，又能极大的增加柜体的内部应用空间；
▲大摇把锁外形大气美观，增添了柜体外形的整体档次。锁具表面黑色喷粉，即增加了质感，也方便用户能更好的握住把手；
▲锁具带标准齿排片锁芯，即具有一定的防盗功能，也能方便用户管理多个机柜；
▲利用快装紧固件来安装小型断路器组件板，不需要任何工具，而且能快速的安装与拆卸，较传统的螺钉螺母安装方式可节省90%的安装时间；
▲安装风电与过滤网，以保证柜体内洁净，并能及时散热，以确保柜体内电器元件能正常工作；
