一、电气控制柜产品介绍

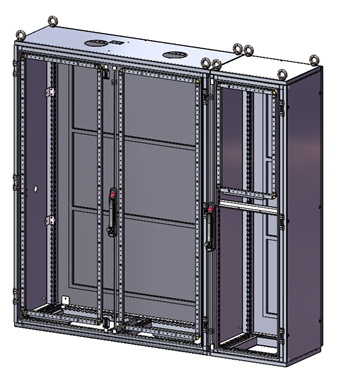

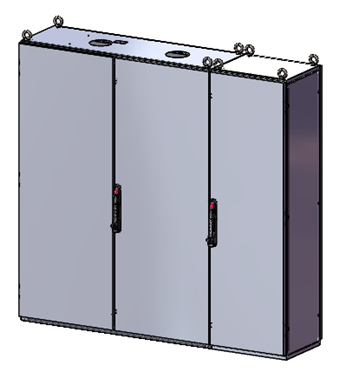

◆电气控制柜展示

电气控制柜主要用于安装控制机床动作的元器件和控制模块。（如：数控系统，伺服驱动器，主轴驱动器，控制变压器，接触器，继电器，接线端子，行线槽等）。电气控制柜能起到保护箱里的器件密封，防尘，防水，散热，防止干扰和辐射等作用。

▲柜体外观简洁，结构紧凑，稳定可靠，主要由双开门柜和单开门柜构成，分别放置不同的元件，便于分类管理维护；
▲柜体结构方面，顶部采用吊环设计便于运输及吊装，框架为多折型材拼接结构，可灵活调整尺寸，高度统一的模块化装配
▲控制柜整体具备IP65防护等级，四周面板接缝均做了密封处理，双开门与单开门使用摇把锁配合上下2点锁紧，门缝位置使用密封条进行缓冲和密封，能够更加有效的保护内部电器；

◆电气控制柜规格介绍

▲名称：电气控制柜
▲尺寸规格 ：1600mm×1500mm×400mm(宽度×高度×深度)

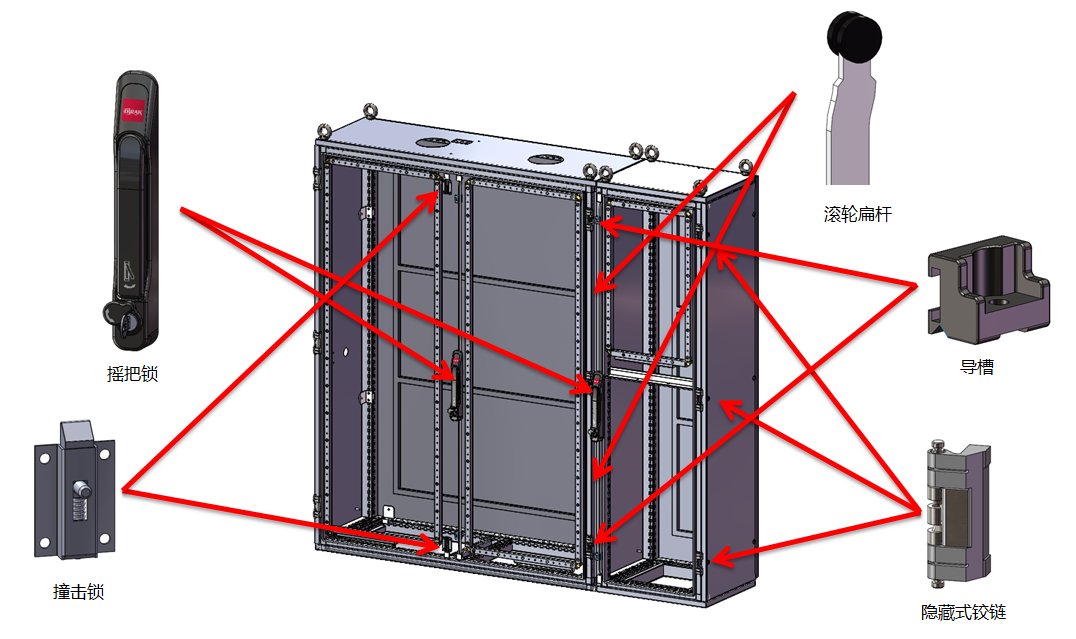

▲机柜结构介绍：
★内部多折型材结构，标准开孔尺寸；
★采用1.5mm钢板制作门板、侧板、背板以及部分配件等；
★利用摇把锁、撞击锁销、铰链及密封条构成柜体的锁闭系统；
★单开门和双开门，双开门其中一个可单独固定；

▲名称：摇把锁
▲产品介绍：
★外观流线型设计简单大气，适合较大的机柜使用，左右门通用；
★锁具顶端有预留空间可以添加客户logo ；
★使用标准1333钥匙，开启后把手可自动弹起一定高度钥匙可自复位
★可以配合挂锁使用，增加摇把锁的安全性；
★开孔尺寸简单小巧并添加O圈进行密封，可对柜体内部提供较高的防护等级；
★整体占用内部空间小，节省的机柜内部的空间，该产品也适用于多折型材使用；
★通用室内和户外环境，锁芯位置有旋转盖可防水防尘；

▲名称：滚轮扁杆
▲产品介绍：
★滚轮扁杆有不同尺寸和结构选择，也可以直接选取标准长度
★滚轮扁杆末端带有塑料滚轮，锁紧时降低摩擦力，并且能够保护表面不划伤
★滚轮扁杆尺寸L表示的是挂柱固定点圆心到滚轮顶端尺寸
★滚轮扁杆材质为钢镀锌

▲名称：导槽
▲产品介绍：
★导槽适用于扁杆使用
★使用螺丝固定在焊接螺柱上
★可从扁杆中间位置快速卡入，安装更方便
★导槽材质为PA黑色

▲名称：隐藏式铰链
▲产品介绍：
★铰链为隐藏式结构用于外装门，门折边25mm；
★铰链结构简单，使用稳定可靠，占用空间极小；
★铰链轴向上和向下可拔出销子，即可拆下门件；
★销轴被框件内的钢丝弹簧卡住，可防震防松脱；
★铰链左右门通用，开启角度120°；
★M5螺纹孔处可配合防水密封圈，达到IPX5；
★铰链材质为锌合金喷砂，框件和销轴钢镀锌；

▲名称：撞击锁
▲产品介绍：
★钣金结构撞击锁，厚度1mm，带把手可操作
★此款锁具主要应用于钣金结构柜体，方便小巧，占用空间小
★开启十分便利，利用一个外露的把手拉动即可打开
★此款锁具配合密封条使用耐震动，不易松脱
★锁具材质为钢镀锌

▲摇把锁可使用在室内或户外具备防护能力，造型简洁、功能可靠、操作简单，并且有很高的安全性。可应用于电气电控、仪器仪表、通讯技术、制冷技术、自动化和消防设施等行业；
▲撞击锁采用钣金折弯加工，结构简单，安装与机柜内占用空间小，开启方便，锁舌会自复位锁紧；
▲隐藏式铰链广泛应用于外装门结构，安装方便占用空间小，有快拆功能可快速拆卸门板，销轴带有钢丝弹簧卡子具备防震功能，配合密封圈安装可实现IPX5防护级别；
