一、电控柜介绍

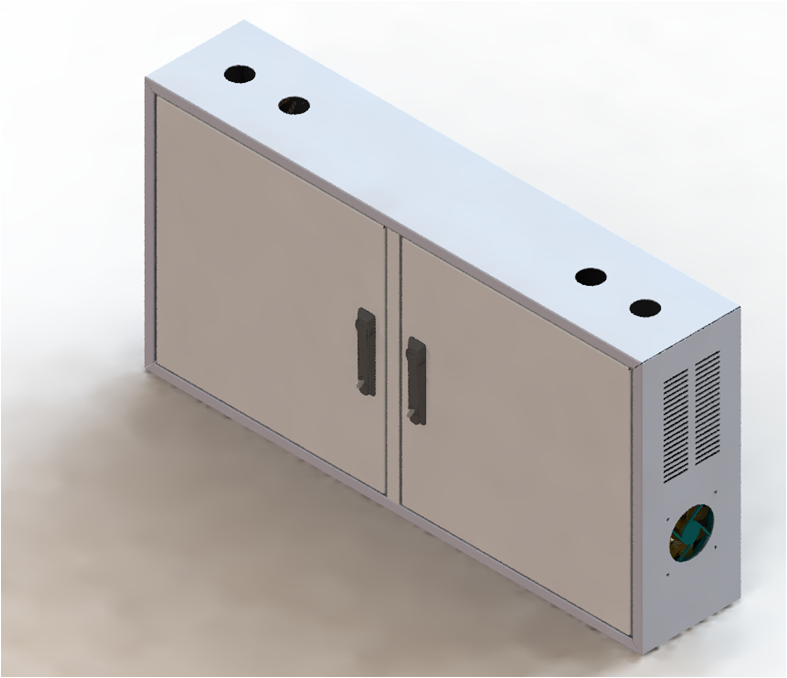

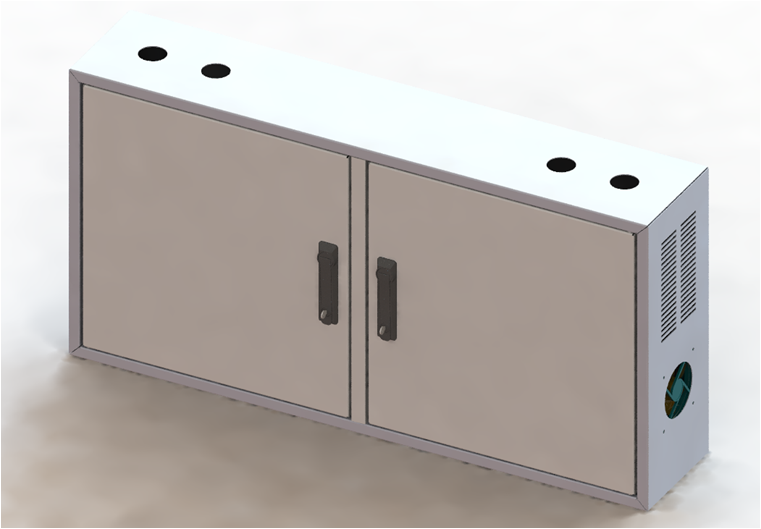

◆电控柜展示

▲柜体采钢板制作，柜面板可预留按键、开关、显示屏等开孔，方便显示当前工作状态。
▲采用内装门设计，双开门，整体造型美观；
▲内部空间大，可安放开关设备、测量仪表、保护电器和辅助设备

▲有散热设计，安装风扇可有效散热

◆电控柜规格介绍

▲名称：电控柜
▲尺寸规格 ：670mm×1100mm×300mm(高度×宽度×高度)
▲机柜结构介绍：
★采用1.5mm钢板制作而成
★柜体侧板、顶板、底板采用焊接连接方式，后板采用快速安装方式连接。
★利用锁具、铰链构成柜体的锁闭系统；

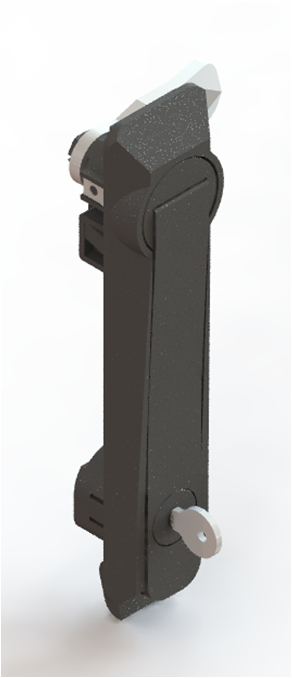

▲名称：快装直角回转锁
▲产品介绍：
★造型优美，操作简单
★装配相同齿的排片钥匙，方便统一管理
★此直角回转锁带有快速安装装置，只需用手将快速安装装置推入门板上的开孔，听到“咔”的一声，即能完成安装；
★快装方式替代了传统的螺钉安装方式，节省了90%的安装时间；
★快装方式的板厚补偿功能使锁具安装的稳固、安全防震；
★安装板厚范围为1.2~1.7mm;

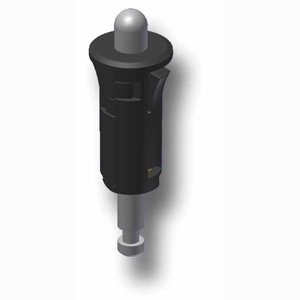

▲名称：隐藏式铰链（带快速安装）
▲产品介绍：
★此铰链为隐藏式铰链，可以完全安装于门内部；
★安装空间小，可以增加柜体内部的使用空间；
★采用快装结构，简易嵌入固定，省时省力；
★开启角度为120度，左右门通用

★销轴装有弹簧销，可以实现快速拆装；

▲名称：图袋
▲产品介绍：
★材质为耐冲击PS，灰色
★安装到门板背面，可以存放操作手册、说明资料等

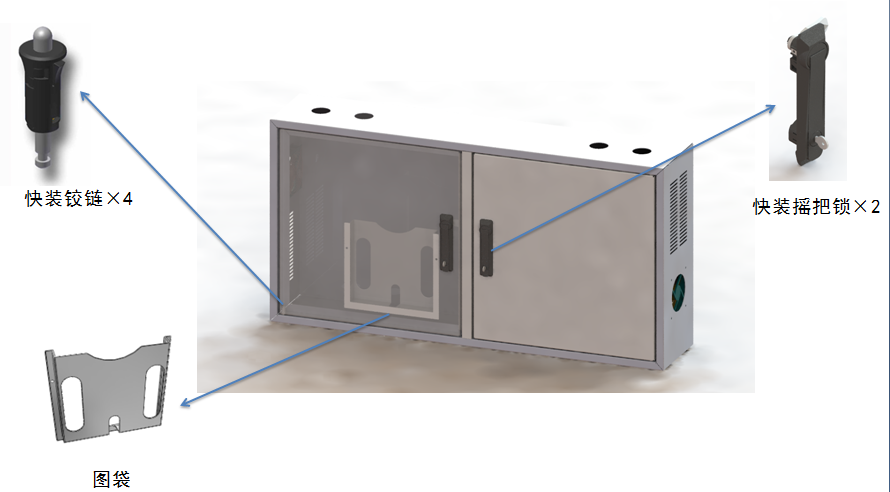

▲柜体高度没有超过1米，使用简单的单点锁闭即可满足需求；
▲选用同齿的排片锁芯，用一把钥匙即可管理所有此类机柜，方便管理；
▲锁具、铰链采用快速安装方式，节省人力、时间，并且使用拆卸工具，能达到快速拆卸的功能；

▲增加图袋，方便操作人员使用；
